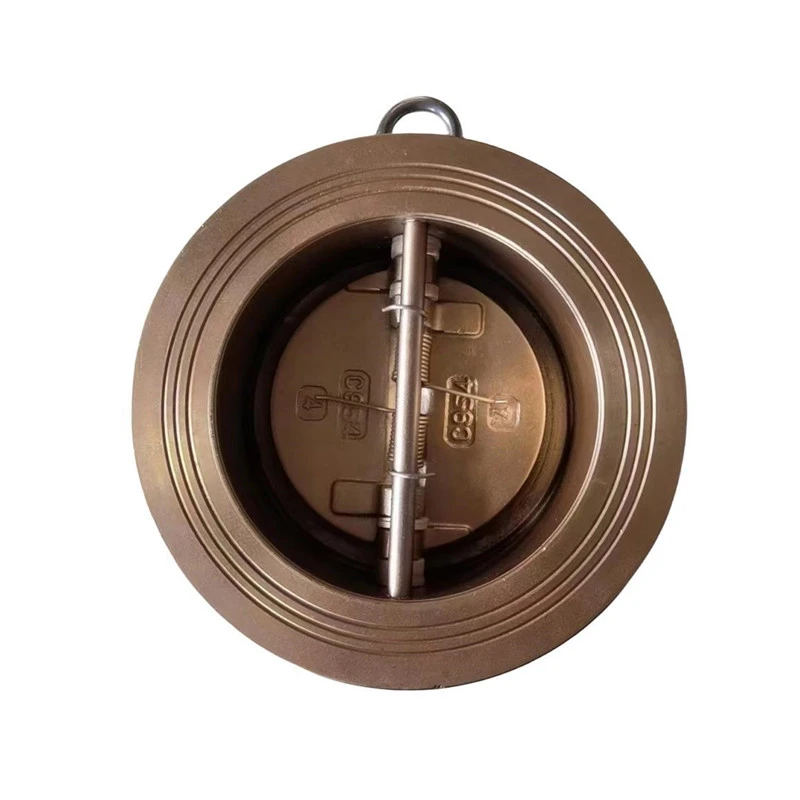

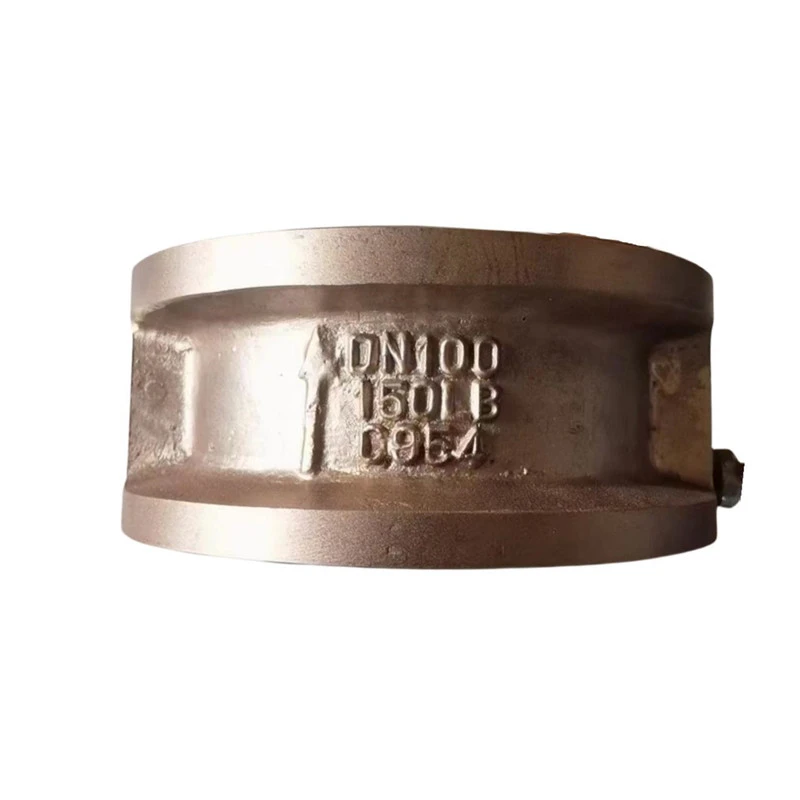

Zawór zwrotny z podwójną klapą

Nazwa produktu: Zawór zwrotny z podwójną klapą
Modelu: DH77X-10/16T
Wymiary: DN40-DN1000
Metoda połączenia: opłatek
Ciśnienie robocze: PN16, PN10,150LB, 5K,10K
Zakres temperatur: -10 stopni -100 stopni
Powłoka: Powłoka epoksydowa spajana zgodnie z ANSI/AWWA C550





Schemat konstrukcyjny przepustnic zwrotnych jest bardzo prosty, a w porównaniu do innych zaworów zwrotnych ich długość konstrukcyjna jest również bardzo krótka. Zawór zwrotny motylkowy, znany również jako zawór zwrotny motylkowy, jest podłączony w sposób opłatkowy. Płytka zaworowa składa się z dwóch półkolistych płytek motylkowych, które są połączone trzpieniem zaworu i cofane za pomocą sprężyn. Zasada działania przepustnicy zwrotnej jest następująca: gdy medium przepływa przez kanał korpusu zaworu, ciśnienie medium jest większe niż siła sprężyny, a dwie płytki motylkowe są otwierane, zawór otwiera się i medium przepływa; Kiedy medium przestaje przepływać, pod wpływem siły sprężyny, dwie płytki motylkowe są zmuszone do ponownego ustawienia, a zawór zamyka się, aby zapobiec cofaniu się medium. Schemat budowy motylkowego zaworu zwrotnego Motylowy zawór zwrotny, znany również jako zawór zwrotny z podwójną tarczą, jego powierzchnia uszczelniająca może być wykonana z materiału odpornego na zużycie lub wyłożona gumą, z szerokim zakresem zastosowań i niezawodnym uszczelnieniem. Zawory zwrotne motylkowe to zawory automatyczne, które nie wymagają obsługi ręcznej. Ten typ zaworu jest zwykle stosowany w czystych rurociągach, a także w instalacjach przemysłowych, środowiskowych, uzdatnianiu wody i instalacjach wodno-piętrowych, aby zapobiec przepływowi zwrotnemu medium. Zapobiegaj odwrotnemu przepływowi medium.









1. Mały rozmiar, niewielka waga i zwarta konstrukcja.

2. Polegaj na momencie obrotowym sprężyny, aby szybko zamknąć się samoczynnie.

3. Może być instalowany zarówno na rurociągach poziomych, jak i pionowych.

4. Bezpieczne i niezawodne działanie oraz dobre działanie przeciwzakłóceniowe.

5. Uszczelnienie linii, z lepszą skutecznością uszczelniania, może osiągnąć zerowy wyciek pod ciśnieniem statycznym.

6. Siła przylegania gumy do korpusu zaworu jest wysoka, co może skutecznie zapobiegać wypadaniu gniazda zaworu podczas użytkowania.

7. Górne i dolne kołnierze oraz wewnętrzne ściany korpusu zaworu są pokryte twardym olejem przeciw rdzy, aby uniknąć uszkodzenia powłoki lakierniczej podczas procesu wulkanizacji gumy po natryskiwaniu, a także starzenia się gumowego gniazda zaworu spowodowanego przez wtórne wysokie temperatury.

8. Korpus zaworu wykonany jest z proszku żywicy epoksydowej o dużej przyczepności i dużej udarności.

9. Górne i dolne kołnierze są uszczelnione przewodami wodnymi, aby zapewnić lepszą skuteczność uszczelnienia.
