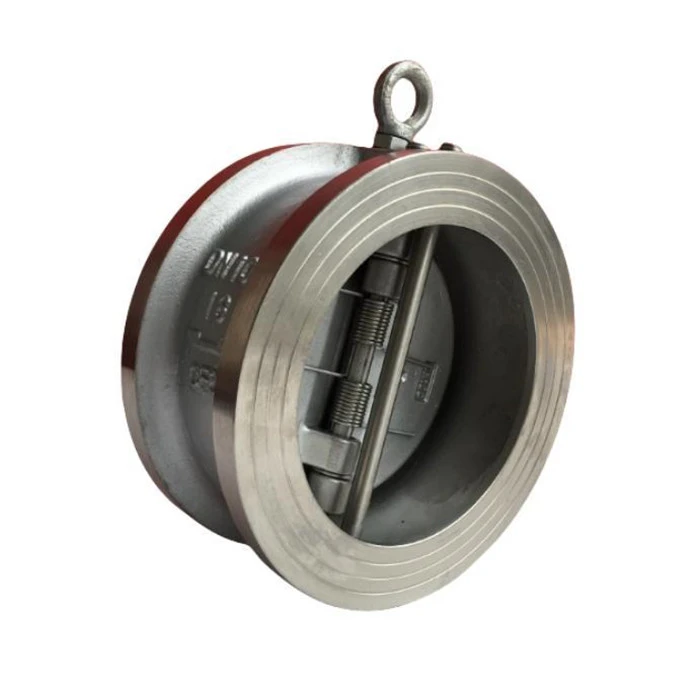

Zawór zwrotny motylkowy ze stali nierdzewnej

Nazwa produktu: Zawór zwrotny motylkowy ze stali nierdzewnej
Model: DH77X-10/16P

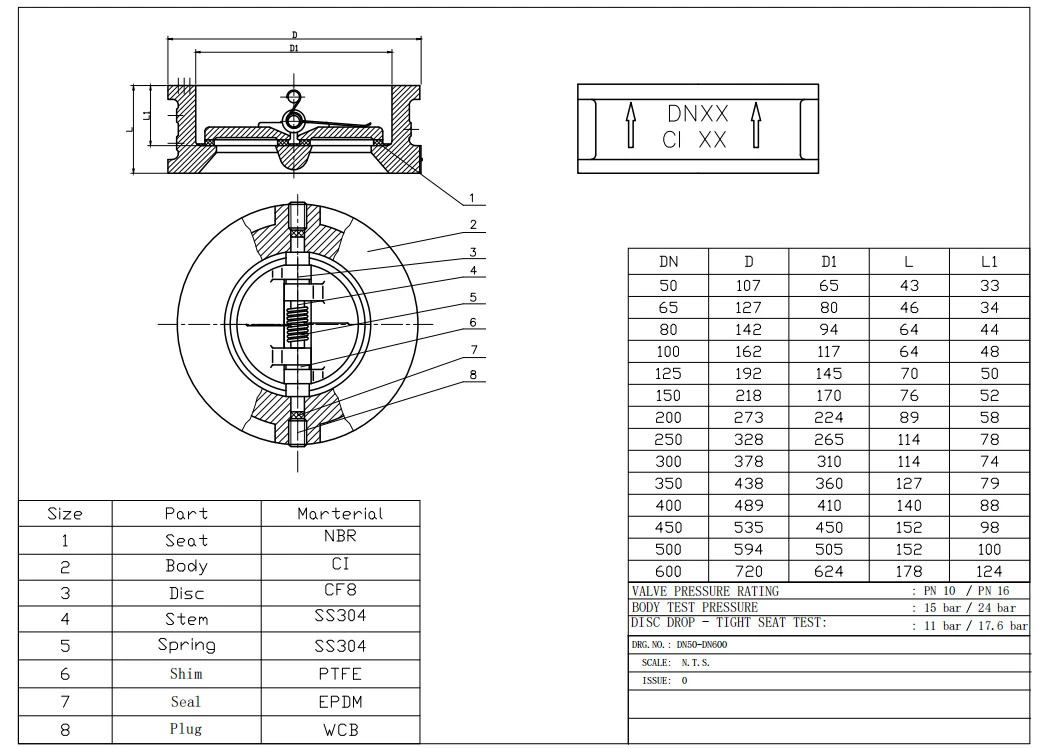

Wymiary: DN40-DN1000
Metoda połączenia: opłatek
Ciśnienie robocze: PN16, PN10,150LB, 5K,10K
Zakres temperatur: -10 stopni -100 stopni
Powłoka: Powłoka epoksydowa spajana zgodnie z ANSI/AWWA C550





Zawór zwrotny motylkowy ze stali nierdzewnej jest również zaworem zwrotnym o działaniu wahadłowym, ale jest to zawór z podwójną tarczą, który zamyka się pod działaniem sprężyny. Płyn spływający od dołu popycha dysk zaworu do otwarcia. Zawór ma prostą konstrukcję i jest zaciśnięty pomiędzy dwoma kołnierzami, a jego wymiary całkowite i niewielka waga są niewielkie.

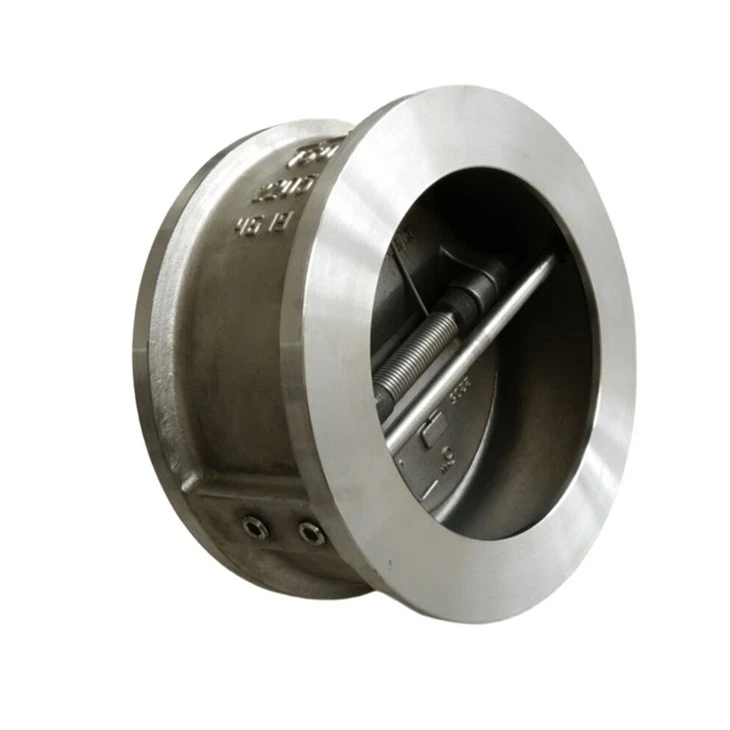

Przepustnicowy zawór zwrotny ze stali nierdzewnej ma dwie sprężynowe tarcze w kształcie litery D, umieszczone na żebrowanym wale w poprzek otworu przelotowego zaworu. Konstrukcja ta skraca drogę, na jaką przemieszcza się środek ciężkości grzybka zaworu. W porównaniu do jednotarczowych zaworów zwrotnych klapowych tej samej wielkości, konstrukcja ta zmniejsza również ciężar grzybka zaworu o 50%. Dzięki zastosowaniu obciążenia sprężyny zawór ten bardzo szybko reaguje na przepływ wsteczny.









1. Lekka konstrukcja z podwójną tarczą motylkowych zaworów zwrotnych ze stali nierdzewnej sprawia, że ​​uszczelnienie gniazd i działanie są bardziej skuteczne.
2. Funkcja sprężyny o długim ramieniu w przepustnicach zwrotnych ze stali nierdzewnej umożliwia otwieranie i zamykanie dysku zaworu bez tarcia, a sprężyna niezależnie zamyka dysk zaworu (DN150 i powyżej).
3. Tuleja podporowa zawiasu przepustnicy zwrotnej ze stali nierdzewnej zmniejsza tarcie i minimalizuje zjawisko uderzenia wodnego w przypadku zatrzymania przez niezależną tarczę zaworu (większa średnica).
4. W porównaniu do konwencjonalnych zaworów zwrotnych, zawory zwrotne motylkowe ze stali nierdzewnej mają solidniejszą, lżejszą, mniejszą, skuteczniejszą i tańszą konstrukcję. Zawór ten spełnia normy API 594. W przypadku większości rozmiarów długość konstrukcyjna tego zaworu wynosi tylko 1/4 długości zaworu konwencjonalnego, a jego waga wynosi od 15% do 20% długości zaworu konwencjonalnego. Dlatego jest również tańszy niż zawór zwrotny wahadłowy. Jest także łatwiejszy w montażu.
5. Zawór zwrotny motylkowy ze stali nierdzewnej ma również specjalne cechy konstrukcyjne, dzięki czemu jest zaworem zwrotnym o wysokiej wydajności i bezuderzeniowym. Cechy te obejmują otwieranie bez konieczności czyszczenia, większość rozmiarów zaworów wyposażona w niezależne konstrukcje sprężyn oraz niezależny system podparcia dysku. Niektórych z tych funkcji nie posiadają zawory zwrotne. Dwupłytowy zawór zwrotny motylkowy może być również zaprojektowany jako korpus zaworu z podwyższonym uchem i przedłużonym kołnierzem.
