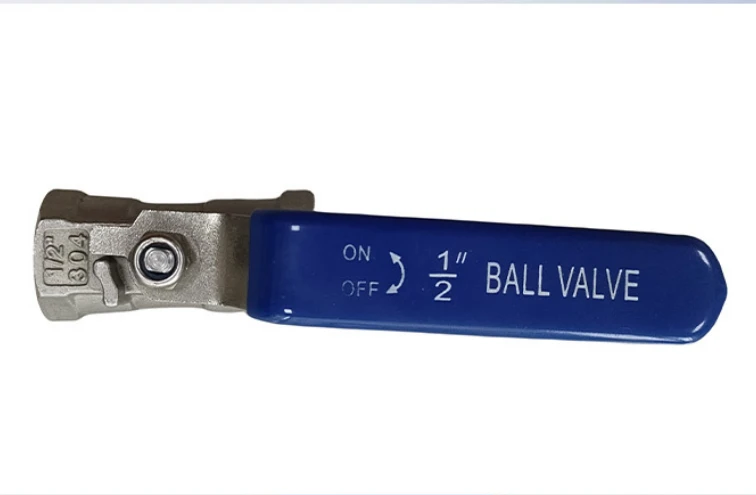

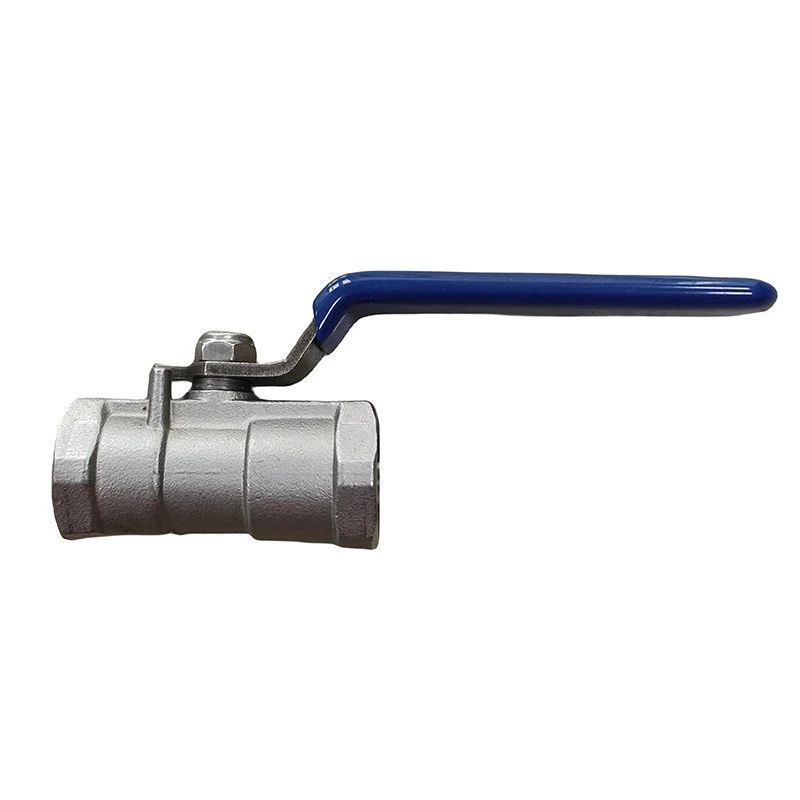

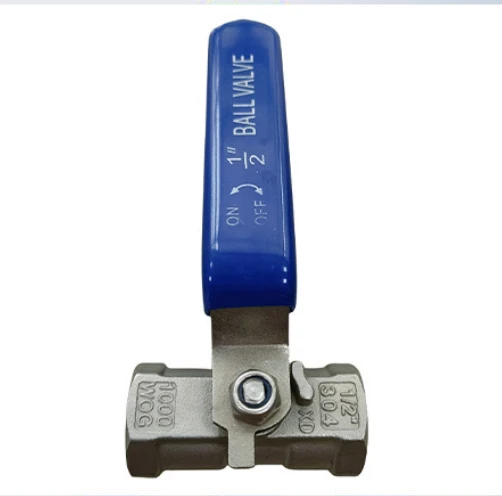

Jednoczęściowy gwintowany zawór kulowy



Jednoczęściowy gwintowany zawór kulowy jest powszechnym zaworem przemysłowym, używanym głównie do odcinania i kontrolowania płynów w systemach rurociągów. Charakteryzuje się zwartą konstrukcją, dobrym uszczelnieniem i łatwą obsługą.



„Jedno-element” tego typu zaworu oznacza, że ​​korpus zaworu jest kuty jako całość, ma dużą wytrzymałość i nie jest łatwo przeciekać; Termin „gwint gwintowany” wskazuje, że metodą połączenia jest interfejs z gwintem wewnętrznym (taki jak G, NPT i inne standardy), który można łatwo zainstalować w rurociągach o małej-średnicy i który jest odpowiedni do różnych środowisk mediów, takich jak woda, ropa i gaz.





Jedno-jednoczęściowy korpus zaworu:Korpus zaworu jest kuty lub odlewany w całości,-nierozłączalny, bez śrub korpusu i ma najbardziej zwartą konstrukcję.Połączenie gwintowane:Obydwa końce posiadają gwinty wewnętrzne umożliwiające bezpośrednie wkręcanie w rurociągi, co umożliwia wygodną instalację.

Włączanie/wyłączanie obrotowe o 90 stopni:Całkowicie otwórz lub zamknij, obracając uchwyt o 90 stopni, umożliwiając szybką obsługę.

Konstrukcja o zmniejszonym otworze:Wewnętrzny przelot kuli jest zazwyczaj mniejszy niż nominalna średnica rury (np. rzeczywisty otwór ok. DN20 dla DN25).





Model	Q11F(Q – Zawór kulowy, 1 – Gwint wewnętrzny, 1 – Jedno-korpus jednoczęściowy, F – Uszczelka fluoroplastyczna)
Średnica nominalna	DN6 ~ DN100 (1/8" ~ 4")
Ocena ciśnienia	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Zakres temperatur	-20 stopni ~ 180 stopni (uszczelka PTFE)
Korpus zaworu	Stal nierdzewna 304, 316, mosiądz
Foka	PTFE (politetrafluoroetylen)











• Kompaktowy rozmiar i niewielka waga, odpowiednie do ograniczonych przestrzeni.
• Brak zewnętrznych punktów wycieku; integralna struktura zapewnia doskonałą szczelność.
• Niski koszt i ekonomiczna cena.
• Szybki montaż; połączenie gwintowe nie wymaga spawania.
• Niski opór przepływu; prawie prosty przepływ-w pozycji całkowicie otwartej.





1. Sterowanie włączanie-wyłączaniem mediów ogólnych, takich jak woda, ropa naftowa, gaz, para itp.
2. Przyrządy, sprężarki powietrza, drobny sprzęt i rurociągi domowe/komercyjne.
3. Zastosowania wrażliwe na koszty i przestrzeń, przy niskiej częstotliwości konserwacji.
