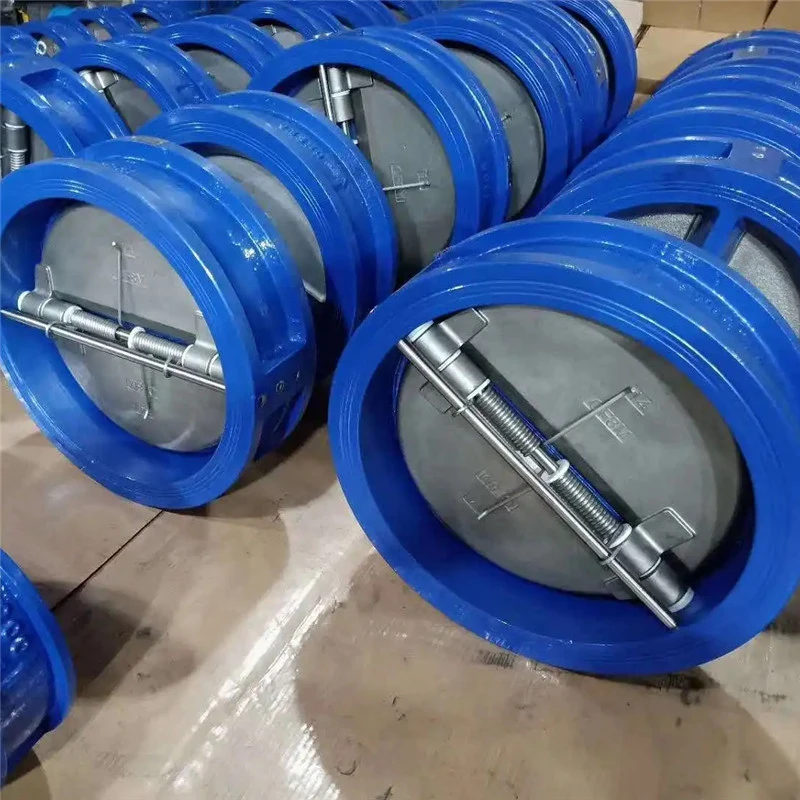

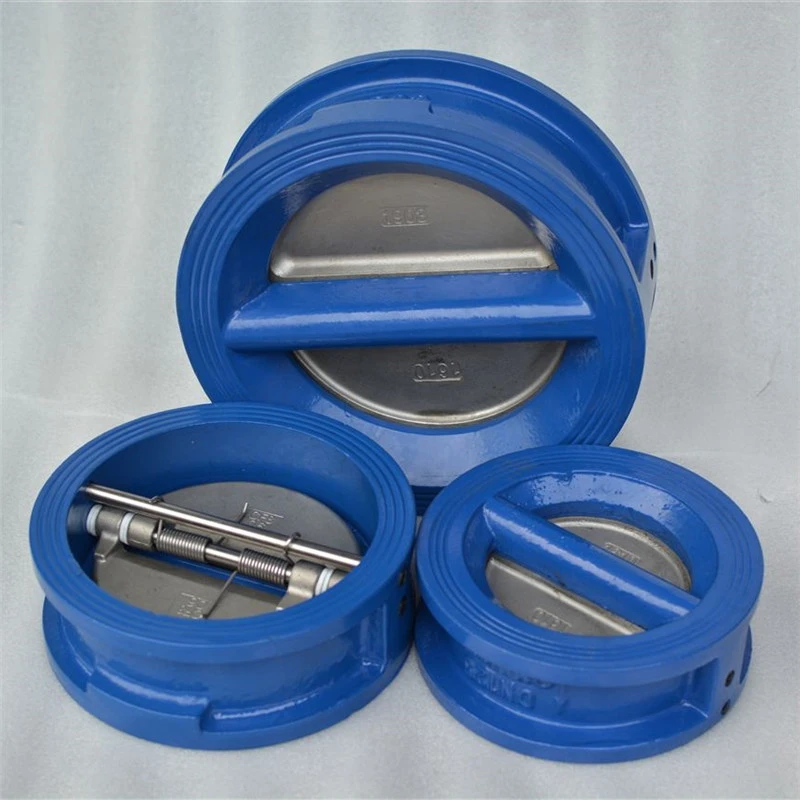

Zawór zwrotny motylkowy

Nazwa produktu: Zawór zwrotny motylkowy
Model: DH77X-16Q
Wymiary: DN50-DN600
Metoda połączenia: opłatek
Ciśnienie robocze: PN10 PN16 150LB
Zakres temperatur: -10 stopni -200 stopni









Tarcza motylkowego zaworu zwrotnego ma kształt okrągły i obraca się wokół osi kanału gniazda zaworu. Ze względu na opływowy kanał wewnątrz zaworu, opór przepływu jest mniejszy niż w przypadku wznoszącej się przepustnicy zwrotnej. Nadaje się do zastosowań o dużych średnicach, przy małych natężeniach przepływu i rzadkich zmianach przepływu, ale nie nadaje się do przepływu pulsacyjnego, ponieważ jego skuteczność uszczelniania nie jest tak dobra, jak w przypadku typu wznoszącego i opadającego. Zawory zwrotne motylkowe dzielą się na trzy typy: jednotarczowe, dwutarczowe i wielotarczowe. Te trzy typy są klasyfikowane głównie według średnicy zaworu, aby zapobiec uderzeniom hydraulicznym, gdy medium przestaje płynąć lub przepływa do tyłu.



Zawory zwrotne motylkowe: podzielone na dwa typy w zależności od kształtu roboczego dysku zaworu:

1. Zawory zwrotne z tarczą zaworu przesuwającą się wzdłuż pionowej linii środkowej korpusu zaworu. Zawory zwrotne motylkowe można montować wyłącznie na rurociągach poziomych, a grzybek zaworu można stosować jako kulę w wysokociśnieniowych zaworach zwrotnych o małych średnicach. Kształt korpusu zaworu zwrotnego motylkowego jest taki sam jak zaworu kulowego (który można stosować zamiennie z zaworami grzybkowymi), dlatego jego współczynnik oporu płynu jest stosunkowo duży. Jego konstrukcja jest podobna do zaworu kulowego, przy czym korpus zaworu i dysk są takie same jak zawór kulowy. Górna część dysku zaworu i dolna część pokrywy zaworu są wyposażone w tuleje prowadzące. Tuleja prowadząca dysku zaworu może swobodnie unosić się i opadać w obrębie tulei prowadzącej dysku zaworu. Gdy medium przepływa w dół, tarcza zaworu otwiera się pod wpływem nacisku medium. Kiedy medium przestaje płynąć, dysk zaworu opada na gniazdo zaworu, ustawiając się pionowo, zapobiegając cofaniu się medium. Kierunek kanałów wlotu i wylotu medium przepustowego zaworu zwrotnego jest prostopadły do ​​kierunku kanału gniazda zaworu; Zawór zwrotny do podnoszenia pionowego ma średni kanał wlotowy i wylotowy o tym samym kierunku co kanał gniazda zaworu, a jego opór przepływu jest mniejszy niż w przypadku zaworu przelotowego;

2. Zawór zwrotny z tarczą obracającą się wokół sworznia w gnieździe zaworu. Przepustnicowy zawór zwrotny ma prostą konstrukcję i może być instalowany wyłącznie na rurociągach poziomych, co powoduje słabą skuteczność uszczelnienia.





1. Projekt jest nowatorski i rozsądny, konstrukcja jest idealna, waga jest niewielka, a otwieranie i zamykanie jest szybkie.

2. Moment obrotowy jest niewielki, obsługa jest wygodna, pracochłonna i zręczna.

3. Można go zainstalować w dowolnej pozycji i jest łatwy w utrzymaniu.

4. Uszczelkę można wymienić, a skuteczność uszczelnienia jest niezawodna, co pozwala uzyskać dwukierunkowe uszczelnienie i zerowy wyciek.

5. Materiał uszczelniający charakteryzuje się odpornością na starzenie, słabą odpornością na korozję i długą żywotnością.





1. Otwieranie i zamykanie jest wygodne i szybkie, oszczędza pracę, a opór płynu jest niewielki, dzięki czemu można go często obsługiwać.

2. Prosta konstrukcja, mały rozmiar i niewielka waga.

3. Może transportować błoto, a na ujściu rurociągu gromadzi się mniej cieczy.

4. Pod niskim ciśnieniem można uzyskać dobre uszczelnienie.

5. Dobra wydajność regulacji.
