Wybór przepustnicy wymaga dokładnego rozważenia wielu czynników, w tym charakterystyki mediów, parametrów roboczych i wymagań operacyjnych. Na jego żywotność wpływają takie czynniki, jak materiał, warunki pracy i konserwacja. Szczegóły są następujące:
1. Zalecane warunki dla przepustnic
Podstawowymi zaletami przepustnic są zwarta konstrukcja (mały rozmiar i niewielka waga), szybkie otwieranie i zamykanie oraz niski opór przepływu (dysk zapewnia minimalne utrudnianie przepływu medium przy pełnym otwarciu). Dlatego nadają się szczególnie do następujących scenariuszy:
1) Odpowiednie scenariusze dotyczące mediów, ciśnienia i temperatury
• Typy mediów:
￮ Nadaje się do mediów o-wysokiej-lepkości i-niekrystalizujących, takich jak woda, powietrze, gaz ziemny, olej i ścieki. (Nośniki o dużej-lepkości, takie jak asfalt i stopione tworzywa sztuczne, mają tendencję do przyklejania się do dysku, natomiast media krystalizujące, takie jak niektóre roztwory chemiczne, mogą powodować przyklejanie się dysku.)
￮Przepustnice-z miękkim uszczelnieniem (uszczelki gumowe/PTFE) nadają się do mediów nie-korozyjnych o wysokich wymaganiach dotyczących wycieków (takich jak woda pitna i czyste powietrze); twarda-uszczelkazawory motylkowe(uszczelki metalowe) nadają się do pracy w mediach o wysokiej-temperaturze, pod wysokim-ciśnieniu lub mediach korozyjnych (takich jak para wodna, roztwory kwasowe i zasadowe oraz zanieczyszczone ścieki). • Zakres ciśnienia i temperatury:
￮ Konwencjonalne przepustnice nadają się do warunków średniego i niskiego ciśnienia (PN mniejsze lub równe 16 MPa, specjalne przepustnice z potrójnym-mimośrodowym-twardym uszczelnieniem mogą pracować do PN 40);
￮ Przepustnice z miękkimi-uszczelkami zazwyczaj mają odporność na temperaturę mniejszą lub równą 200 stopni (uszczelki gumowe mniejsze lub równe 120 stopni, PTFE mniejsze lub równe 200 stopni). Zawory motylkowe z twardą-uszczelką wytrzymują temperatury przekraczające 425 stopni (specjalne materiały, takie jak stopy wysokotemperaturowe,-mogą wytrzymać jeszcze wyższe temperatury. Nadają się do zastosowań, w których nie występują ekstremalnie wysokie temperatury (np. mniejsze lub równe 600 stopni). (Zasuwy lub zawory kulowe są bardziej zalecane w przypadku ekstremalnie wysokich temperatur).
2) Rurociąg i wymagania operacyjne
• Średnica rurociągu:
￮ Szczególnie nadaje się do rurociągów o dużej-średnicy (DN większa lub równa 100 mm): w porównaniu do zasuw i zaworów grzybkowych, przepustnice o dużej-średnicy mają tylko 1/3 do 1/2 rozmiaru podobnych zasuw, są lekkie oraz łatwe w montażu i konserwacji (np. miejskie rurociągi wodociągowe i kanalizacyjne, duże przemysłowe wody obiegowe rurociągi). Odpowiednie są także zawory o małej-średnicy (DN mniejsza lub równa 50 mm), należy jednak wziąć pod uwagę koszty i wymagania dotyczące uszczelnienia (zawory kulowe o małej-średnicy mogą zapewnić większą elastyczność).

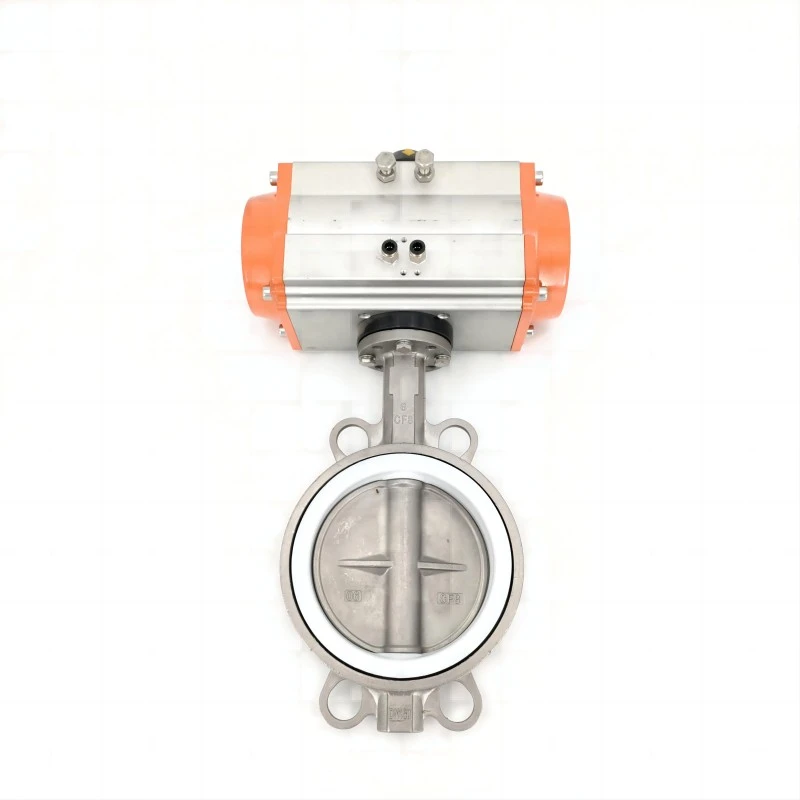

￮ W przypadku scenariuszy wymagających szybkiego otwierania i zamykania (takich jak wyłączniki awaryjne i przełączanie trybów pracy):Zawory motylkowemają ograniczony kąt otwierania i zamykania wynoszący 90 stopni, wymagający jedynie 1-2 obrotów ręcznie. Uruchamianie elektryczne/pneumatyczne umożliwia reakcję w-sekundę (bardziej efektywną niż wieloobrotowe otwieranie i zamykanie zasuw).
￮ W scenariuszach wymagających kontroli przepływu: Przepływ można z grubsza regulować poprzez regulację otwarcia dysku (0-90 stopni). (Ta dokładność jest niższa niż w przypadku zaworu regulacyjnego, ale koszt jest niższy, dzięki czemu nadaje się do zastosowań, w których precyzja jest mniej krytyczna, takich jak kontrola przepływu w systemach wodnych klimatyzacji.)
• W przypadku scenariuszy wymagających ograniczeń przestrzennych:
￮ W przypadku scenariuszy z ograniczoną przestrzenią wokół rur (takich jak piwnice i obszary z gęsto zaludnionym sprzętem): Przepustnice mają krótką długość osiową (nie ma potrzeby rezerwowania miejsca na długi trzonek, jak w przypadku zaworów kulowych) i mały wymiar promieniowy, dzięki czemu można je łatwiej dostosować do przestrzeni instalacyjnych.. 2. Żywotność przepustnicy (zakres referencyjny)
Nie ma ustalonej wartości żywotności zaworu motylkowego. Zwykle mierzy się ją „liczbą otwarć i zamknięć” lub „żywotnością”. Do kluczowych czynników wpływających na żywotność uszczelnienia zalicza się materiał uszczelnienia, właściwości mediów oraz metody obsługi i konserwacji. Ogólny zakres odniesienia jest następujący:
1) Mierzone „liczbą otwarć i zamknięć” (wskaźnik podstawowy)
• Zawór motylkowy-z miękkim uszczelnieniem:
￮ Czyste media (takie jak woda i powietrze): Uszczelki gumowe mogą wykonać od 10 000 do 30 000 otwarć i zamknięć, podczas gdy uszczelki PTFE mogą wykonać od 30 000 do 50 000 otwarć i zamknięć (nawet przekraczając 50 000, jeśli są obsługiwane delikatnie i bez częstego tarcia).
￮ Media zawierające niewielkie ilości zanieczyszczeń (np. ścieki): Powierzchnia uszczelniająca jest podatna na zużycie, co skraca jej żywotność do 5 000 do 20 000 otwarć i zamknięć (należy regularnie czyścić zanieczyszczenia, aby uniknąć zarysowania powierzchni uszczelniającej). • Twardo-uszczelniony zawór motylkowy:
￮ Medium pozbawione cząstek (takich jak para lub czysty gaz): metalowa powierzchnia uszczelniająca jest bardzo-odporna na zużycie i może działać od 50 000 do 100 000 razy (potrójna-mimośrodowa struktura zapewnia działanie „zero-tarcia”, co skutkuje żywotnością przekraczającą 100 000 cykli);
￮ Medium zawierające cząstki/właściwości korozyjne (takie jak ścieki piaszczyste, roztwory kwaśne lub zasadowe): powierzchnia uszczelniająca jest podatna na korozję lub zużycie, co skraca żywotność do 20 000 do 50 000 cykli (należy wybrać materiał-odporny na zużycie, taki jak uszczelka nakładkowa z twardego stopu).
2.) Mierzone na podstawie „Żywotności” (tylko w celach informacyjnych)
• Normalne warunki pracy (czyste media, stabilne ciśnienie i temperatura, regularna konserwacja):
￮ Przepustnica-z miękkim uszczelnieniem: 5–8 lat (uszczelki gumowe mogą wymagać wcześniejszej wymiany ze względu na starzenie się, natomiast uszczelki PTFE mogą wydłużyć ten okres do 8–10 lat);
￮ Przepustnica-z twardą uszczelką: 8-15 lat (metalowa powierzchnia uszczelniająca ma długą żywotność; jeśli siłownik-jest wolny od usterek, korpus zaworu może być używany przez długi czas). • Ciężkie warunki pracy (media żrące/zanieczyszczone, częste wahania wysokiego ciśnienia i wysokiej temperatury oraz częste otwieranie i zamykanie):
￮ Żywotność może zostać skrócona do 1-3 lat (zwrócić szczególną uwagę na zużycie i korozję powierzchni uszczelniającej i trzpienia zaworu oraz niezwłocznie wymienić części zużywające się).
3. Kluczowe środki mające na celu przedłużenie żywotności zaworu motylkowego
• Wybór odpowiednich materiałów: Wybierz parę uszczelniającą w zależności od medium (np. odporne na zużycie-twarde uszczelki żeliwne do ścieków, miękkie uszczelki gumowe-dopuszczone do kontaktu z żywnością do wody pitnej), stal nierdzewna na trzpień zaworu (odporność na korozję) oraz żeliwo sferoidalne/laliwo sferoidalne na korpus zaworu (odporność na ciśnienie i zużycie).
• Działanie standardowe: Unikaj gwałtownego otwierania i zamykania (miękkie uszczelki są podatne na odkształcenia w wyniku uderzenia, a twarde uszczelki są podatne na uszkodzenie w wyniku kolizji). Podczas regulacji przepływu należy unikać utrzymywania małego otworu przez dłuższy czas (tarcza jest narażona na znaczne uderzenia mediów, powodując wibracje i zużycie). • Regularna konserwacja:
• Działanie standardowe: Unikaj gwałtownego otwierania i zamykania (miękkie uszczelki są podatne na odkształcenia w wyniku uderzenia, a twarde uszczelki są podatne na uszkodzenie w wyniku kolizji). Podczas regulacji przepływu należy unikać utrzymywania małego otworu przez dłuższy czas (tarcza jest narażona na znaczne uderzenia mediów, powodując wibracje i zużycie). • Regularna konserwacja:
￮Smarowanie: Regularnie smaruj trzpień zaworu, łożyska i inne ruchome części, aby zmniejszyć tarcie i zużycie.
￮Wymiana uszczelek: W przypadku wykrycia nieszczelności (takich jak kapanie) w miękkich uszczelkach należy natychmiast wymienić gumową uszczelkę/pierścień PTFE. Jeśli powierzchnia uszczelniająca twardego uszczelnienia jest zużyta, należy ją przeszlifować i naprawić.
Podsumowując,zawory motylkowenadają się do zastosowań średnio- i nisko-ciśnieniowych wymagających dużych średnic, szybkiego otwierania i zamykania, ograniczonej przestrzeni lub zgrubnej regulacji. Ich żywotność należy określić na podstawie warunków pracy. Właściwy dobór i konserwacja mogą znacznie wydłużyć ich żywotność. W normalnych okolicznościach powszechny jest okres użytkowania wynoszący 5–10 lat.
