Jaki jest współczynnik przepływu pneumatycznego zaworu motylkowego?
Jako wiodący dostawca pneumatycznych zaworów motylkowych często spotykam się z zapytaniami dotyczącymi współczynnika przepływu tych podstawowych komponentów w układach kontroli płynów. Zrozumienie współczynnika przepływu ma kluczowe znaczenie dla inżynierów, techników i decydentów zajmujących się różnymi zastosowaniami przemysłowymi. Na tym blogu zagłębimy się w koncepcję współczynnika przepływu pneumatycznego zaworu motylkowego, jego znaczenie i wpływ na wydajność systemów.
Zrozumienie podstaw współczynnika przepływu
Współczynnik przepływu, powszechnie oznaczany jako $C_v$, jest miarą zdolności zaworu do przepuszczania płynu. Reprezentuje liczbę galonów amerykańskich wody na minutę, która przepłynie przez zawór przy spadku ciśnienia na zaworze o 1 psi w temperaturze 60°F (15,6°C). Mówiąc prościej, określa ilościowo ilość płynu, którą zawór może przepuścić w określonych warunkach ciśnienia.
W przypadku pneumatycznego zaworu motylkowego wartość $C_v$ zależy od kilku czynników. Głównym wyznacznikiem jest wielkość zaworu. Większe zawory mają zazwyczaj wyższe wartości $C_v$, ponieważ oferują większą powierzchnię przekroju poprzecznego, przez którą może przepływać płyn. Istotną rolę odgrywa również konstrukcja tarczy motylkowej. Dobrze zaprojektowana tarcza może zminimalizować opór przepływu, umożliwiając przepływ większej ilości płynu przez zawór, zwiększając w ten sposób wartość $C_v$.
Kolejnym kluczowym czynnikiem jest położenie tarczy motylkowej w korpusie zaworu. Gdy dysk jest całkowicie otwarty, zawór stawia najmniejszy opór przepływu, a wartość $C_v$ osiąga maksimum. Gdy dysk zaczyna się zamykać, obszar przepływu zmniejsza się, a wartość $C_v$ odpowiednio się zmniejsza. Ta nieliniowa zależność pomiędzy pozycją dysku a wartością $C_v$ jest ważną cechą pneumatycznych przepustnic.
Znaczenie współczynnika przepływu w zastosowaniach przemysłowych
W warunkach przemysłowych współczynnik przepływu jest istotnym parametrem wpływającym na konstrukcję i działanie systemu. Pomaga inżynierom wybrać odpowiedni rozmiar zaworu dla danego zastosowania. Na przykład w stacji uzdatniania wody, gdzie należy przetworzyć dużą ilość wody, w celu zapewnienia wydajnego przepływu wymagane są zawory o wysokich wartościach $C_v$. Z drugiej strony, w precyzyjnym systemie dozowania chemikaliów, do dokładnej regulacji przepływu chemikaliów może być potrzebny zawór o niższej i dokładniej kontrolowanej wartości $C_v$.
Współczynnik przepływu wpływa również na zużycie energii przez system. Zawór o wyższej wartości $C_v$ umożliwia przepływ płynu z mniejszym oporem, co oznacza, że do przepompowania płynu przez system potrzeba mniej energii. Może to skutkować znacznymi oszczędnościami w dłuższej perspektywie, szczególnie w operacjach przemysłowych na dużą skalę.
Co więcej, zrozumienie wartości $C_v$ jest niezbędne do utrzymania stabilności systemu. Jeśli zawór ma niewłaściwą wartość $C_v$ dla konkretnego zastosowania, może to prowadzić do problemów, takich jak wahania ciśnienia, skoki przepływu, a nawet uszkodzenie sprzętu. Na przykład, jeśli zawór o zbyt niskiej wartości $C_v$ zostanie zainstalowany w systemie o dużym przepływie, może to spowodować nadmierny wzrost ciśnienia przed zaworem, co może prowadzić do pęknięcia rury lub awarii pompy.
Pomiar i obliczanie współczynnika przepływu pneumatycznych przepustnic
Pomiar współczynnika przepływu pneumatycznej przepustnicy zazwyczaj obejmuje przeprowadzenie testów przepływu w kontrolowanym środowisku laboratoryjnym. Podczas tych testów zawór jest instalowany na stanowisku badawczym, przez które pompowana jest woda pod znanym ciśnieniem. Mierzone jest natężenie przepływu wody i spadek ciśnienia na zaworze, a wartość $C_v$ jest obliczana przy użyciu następującego wzoru:
$C_v=\frac{Q}{\sqrt{\Delta P}}$
gdzie $Q$ to natężenie przepływu w galonach amerykańskich na minutę, a $\Delta P$ to spadek ciśnienia na zaworze w psi.
Należy zauważyć, że wartość $C_v$ uzyskana w tych testach jest specyficzna dla warunków testowych. W rzeczywistych zastosowaniach czynniki takie jak lepkość płynu, temperatura i konfiguracja rury mogą wpływać na rzeczywisty współczynnik przepływu. Dlatego przy wyborze pneumatycznej przepustnicy należy wziąć pod uwagę te dodatkowe czynniki i dokonać odpowiednich korekt obliczonej wartości $C_v$.
Nasza oferta pneumatycznych zaworów motylkowych i współczynnik przepływu
W naszej firmie oferujemy szeroką gamęZawór motylkowy sterowany pneumatyczniezaprojektowane, aby spełniać różne potrzeby przemysłowe. Nasze zawory są projektowane z precyzją, aby zapewnić optymalne współczynniki przepływu. Stosujemy zaawansowane techniki produkcyjne i wysokiej jakości materiały, aby zminimalizować opory przepływu i zmaksymalizować wartości C_v$ naszych zaworów.
NaszZawór motylkowy sterowany pneumatyczniesą specjalnie zaprojektowane do zastosowań wymagających precyzyjnej kontroli przepływu. Zawory te oferują szeroki zakres wartości $C_v$, umożliwiając dokładną regulację przepływu płynu w różnych systemach. Niezależnie od tego, czy potrzebujesz kontrolować przepływ wody, gazu czy innych płynów, nasze pneumatyczne przepustnice sterujące mogą zapewnić wymaganą wydajność.

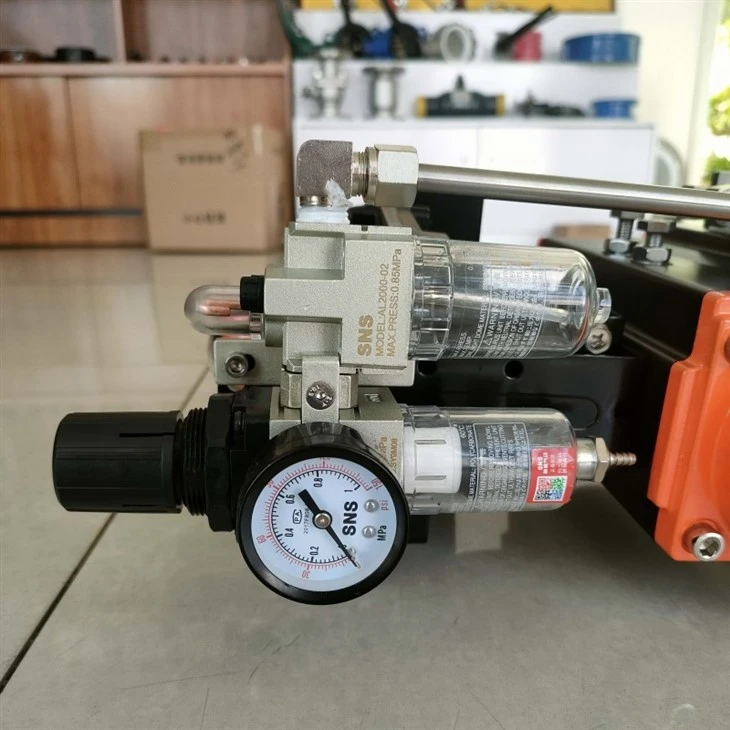

Ponadto oferujemy równieżMiękkie oparcie odporne na eksplozję pneumatycznązawory. Zawory te nadają się do stosowania w środowiskach niebezpiecznych, gdzie wymagane są zabezpieczenia przeciwwybuchowe. Pomimo dodatkowych funkcji bezpieczeństwa nasi inżynierowie zaprojektowali te zawory tak, aby utrzymywały wysokie współczynniki przepływu, zapewniając wydajną pracę nawet w trudnych warunkach.
Jak wybrać odpowiedni pneumatyczny zawór motylkowy na podstawie współczynnika przepływu
Wybierając pneumatyczną przepustnicę na podstawie współczynnika przepływu, pierwszym krokiem jest określenie wymaganego natężenia przepływu i spadku ciśnienia dla danego zastosowania. Można tego dokonać analizując wymagania systemowe, takie jak objętość przetwarzanego płynu i dopuszczalna strata ciśnienia.
Po uzyskaniu tych wartości możesz obliczyć wymaganą wartość $C_v$, korzystając ze wzoru wspomnianego wcześniej. Następnie możesz zapoznać się z naszym katalogiem produktów, aby znaleźć zawór o wartości $C_v$, która spełnia lub przekracza Twoje wymagania. Ważne jest również, aby wziąć pod uwagę inne czynniki, takie jak rozmiar zaworu, materiał i temperatura robocza.
Jeśli nie masz pewności, który zawór będzie najlepiej pasował do Twojego zastosowania, nasz zespół ekspertów jest zawsze gotowy, aby Ci pomóc. Możemy zapewnić doradztwo techniczne i wskazówki w oparciu o nasze bogate doświadczenie w dziedzinie pneumatycznych przepustnic.
Wniosek
Współczynnik przepływu pneumatycznego zaworu motylkowego jest krytycznym parametrem określającym jego działanie w układach sterowania płynami. Zrozumienie koncepcji współczynnika przepływu, jego znaczenia oraz sposobu pomiaru i doboru zaworów na jego podstawie jest niezbędne dla zapewnienia wydajnego i niezawodnego działania systemów przemysłowych.
Jako zaufany dostawca pneumatycznych przepustnic, dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości o optymalnych współczynnikach przepływu. Niezależnie od tego, czy zajmujesz się uzdatnianiem wody, przetwórstwem chemicznym, czy jakąkolwiek inną branżą, nasze zawory mogą spełnić Twoje specyficzne potrzeby. Jeśli chcesz dowiedzieć się więcej o naszych produktach lub masz jakiekolwiek pytania dotyczące współczynnika przepływu pneumatycznych przepustnic, nie wahaj się z nami skontaktować w celu dalszej dyskusji i potencjalnego zamówienia. Z niecierpliwością czekamy na współpracę z Państwem w celu znalezienia najlepszych rozwiązań zaworów do Państwa zastosowań.
Referencje
- Miller, RW (1983). Podręcznik inżynierii pomiaru przepływu . McGraw-Wzgórze.
- Crane Co. (1988). Przepływ płynów przez zawory, złączki i rury. Dokument Techniczny nr 410.
