Jako doświadczony dostawca zaworów motylkowych typu waflowego, miałem zaszczyt na własne oczy poznać różnorodne potrzeby i preferencje naszych klientów z różnych branż. Jednym z najczęstszych pytań, jakie napotykam, jest różnica między przepustnicami typu płytkowego z miękkim i metalowym gniazdem. Na tym blogu zagłębię się w zawiłości tych dwóch typów zaworów, podkreślając ich unikalne cechy, zalety i idealne zastosowania.
Zrozumienie zaworów motylkowych typu waflowego
Zanim zbadamy różnice między przepustnicami płytkowymi z miękkim i metalowym gniazdem, najpierw zrozummy, czym jest przepustnica typu płytkowego. Przepustnica typu płytkowego to zawór ćwierćobrotowy, który wykorzystuje dysk do kontrolowania przepływu płynu przez rurociąg. Tarcza osadzona jest na wale, który obraca się prostopadle do kierunku przepływu, co pozwala na szybką i łatwą obsługę. Zawory motylkowe typu waflowego są przeznaczone do montażu pomiędzy dwoma kołnierzami, co czyni je kompaktowym i ekonomicznym rozwiązaniem do szerokiego zakresu zastosowań.
Zawór motylkowy typu waflowegosą szeroko stosowane w branżach takich jak uzdatnianie wody, HVAC, przetwarzanie chemiczne oraz żywność i napoje. Oferują kilka zalet w porównaniu z innymi typami zaworów, w tym niski koszt, lekką konstrukcję oraz łatwą instalację i konserwację.

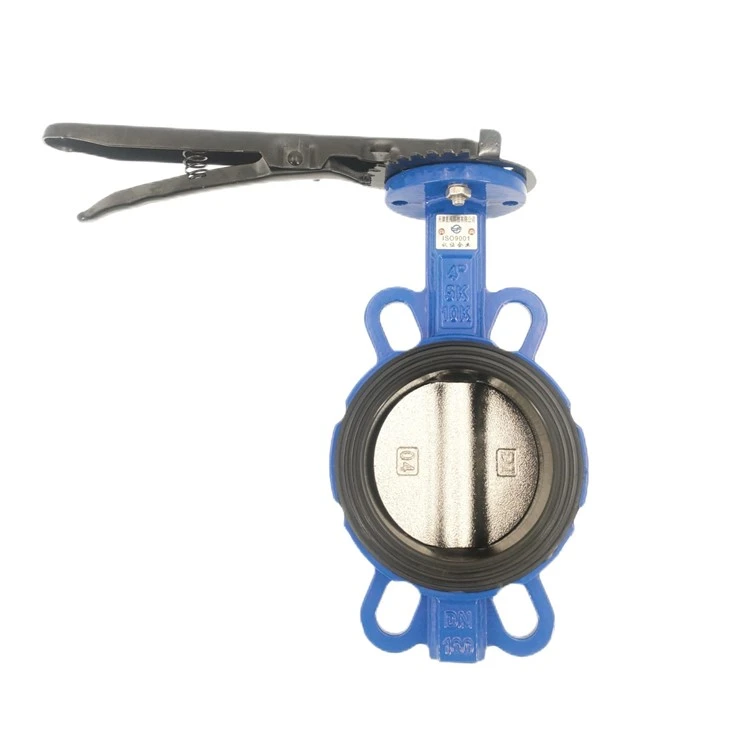

Zawory motylkowe z miękkim gniazdem
Zawory motylkowe z miękkim gniazdem są wyposażone w dysk z miękkim materiałem uszczelniającym, takim jak guma lub elastomer, który zapewnia szczelne uszczelnienie korpusu zaworu. Ten typ zaworu jest powszechnie stosowany w zastosowaniach, w których wymagany jest wysoki stopień uszczelnienia, np. w oczyszczalniach wody i ścieków, systemach HVAC i ogólnych zastosowaniach przemysłowych.
Jedną z kluczowych zalet przepustnic typu waflowego z miękkim gniazdem jest ich doskonała skuteczność uszczelniania. Miękki materiał uszczelniający dopasowuje się do powierzchni korpusu zaworu, tworząc szczelne uszczelnienie, które zapobiega wyciekom. Dzięki temu idealnie nadają się do zastosowań, w których nawet niewielka ilość wycieku może powodować poważne problemy, na przykład przy obchodzeniu się z niebezpiecznymi chemikaliami lub w systemach, w których wymagana jest precyzyjna kontrola przepływu.
Kolejną zaletą zaworów motylkowych z miękkim gniazdem jest ich działanie przy niskim momencie obrotowym. Miękki materiał uszczelniający zmniejsza tarcie pomiędzy tarczą a korpusem zaworu, ułatwiając otwieranie i zamykanie zaworu. Skutkuje to niższym zużyciem energii i dłuższą żywotnością zaworu, ponieważ elementy zaworu są narażone na mniejsze zużycie.
Zawory motylkowe z miękkim gniazdem są również dostępne w szerokiej gamie rozmiarów i materiałów, dzięki czemu nadają się do różnych zastosowań. Można ich używać z różnymi płynami, w tym wodą, powietrzem, gazem i niektórymi chemikaliami. Należy jednak pamiętać, że wybór materiału uszczelniającego będzie zależał od konkretnego zastosowania i właściwości tłoczonego płynu.
Zawór motylkowy typu opłatekz miękkimi gniazdami są zwykle stosowane w zastosowaniach, w których temperatura i ciśnienie są stosunkowo niskie. Miękki materiał uszczelniający może nie wytrzymać wysokich temperatur lub ciśnień, co może spowodować jego degradację lub uszkodzenie. Dlatego ważne jest, aby wybrać odpowiedni zawór do konkretnego zastosowania, aby zapewnić niezawodne i długotrwałe działanie.
Zawory motylkowe z metalowym gniazdem
Z drugiej strony przepustnice z metalowym gniazdem są wyposażone w dysk z metalową powierzchnią uszczelniającą, która styka się z korpusem zaworu. Ten typ zaworu jest powszechnie stosowany w zastosowaniach, w których występują wysokie temperatury, wysokie ciśnienia lub media ścierne, na przykład w energetyce, przemyśle naftowym i gazowym oraz w przemyśle chemicznym.
Jedną z głównych zalet przepustnic typu płytkowego z metalowym gniazdem jest ich zdolność do wytrzymywania wysokich temperatur i ciśnień. Metalowa powierzchnia uszczelniająca jest trwalsza i odporna na zużycie niż miękkie materiały uszczelniające, dzięki czemu nadaje się do stosowania w trudnych warunkach. Zawory z metalowym gniazdem mogą zazwyczaj pracować w temperaturach do 1000°F (538°C) i pod ciśnieniem do 1500 psi (103 barów), w zależności od konkretnej konstrukcji i zastosowanych materiałów.
Kolejną zaletą przepustnic typu płytkowego z metalowym gniazdem jest ich odporność na ścieranie i erozję. Metalowa powierzchnia uszczelniająca może wytrzymać uderzenia cząstek stałych i przepływ mediów ściernych, takich jak zawiesiny i proszki, bez znaczących uszkodzeń. Dzięki temu idealnie nadają się do stosowania w zastosowaniach, w których płyn zawiera zawieszone ciała stałe lub gdy zawór poddawany jest przepływowi o dużej prędkości.
Zawory motylkowe z metalowym gniazdem zapewniają również doskonałe działanie ognioodporne. W przypadku pożaru metalowa powierzchnia uszczelniająca może zapobiec wyciekowi łatwopalnych płynów, zmniejszając ryzyko wybuchu i rozprzestrzeniania się ognia. To sprawia, że są one popularnym wyborem w branżach, w których bezpieczeństwo jest najwyższym priorytetem, takich jak rafinerie ropy i gazu oraz zakłady chemiczne.
Jednakże zawory motylkowe z metalowym gniazdem mają pewne ograniczenia. Zwykle wymagają do działania wyższego momentu obrotowego niż zawory z miękkim gniazdem, co może skutkować większym zużyciem energii i większym zużyciem elementów zaworu. Są one również zwykle droższe niż zawory z miękkim gniazdem ze względu na zastosowanie materiałów wysokiej jakości i bardziej złożone procesy produkcyjne.
Zawór motylkowy Ciz metalowymi gniazdami są powszechnie stosowane w zastosowaniach, w których temperatura i ciśnienie są wysokie lub gdy płyn jest ścierny lub żrący. Nadają się również do stosowania w zastosowaniach, w których istotne jest bezpieczeństwo przeciwpożarowe. Jednakże ważne jest, aby wybrać odpowiedni materiał i konstrukcję zaworu do konkretnego zastosowania, aby zapewnić niezawodne i długotrwałe działanie.
Porównanie zaworów motylkowych z miękkim i metalowym gniazdem
Teraz, gdy zbadaliśmy cechy i zalety zaworów motylkowych z miękkim i metalowym uszczelnieniem, porównajmy je obok siebie, aby pomóc Ci podjąć świadomą decyzję przy wyborze odpowiedniego zaworu do Twojego zastosowania.
| Funkcja | Zawór motylkowy z miękkim gniazdem | Zawór motylkowy z metalowym gniazdem |
|---|---|---|
| Wydajność uszczelniania | Znakomity, dzięki miękkiemu materiałowi uszczelniającemu dopasowującemu się do korpusu zaworu | Dobra, ale nie tak szczelna jak zawory z miękkim gniazdem |
| Działanie momentu obrotowego | Niski, ze względu na zmniejszone tarcie pomiędzy tarczą a korpusem zaworu | Wysoki, ze względu na kontakt metal-metal pomiędzy tarczą a korpusem zaworu |
| Odporność na temperaturę i ciśnienie | Ograniczone, zazwyczaj do 300°F (149°C) i 200 psi (13,8 bara) | Wysoka, zazwyczaj do 1000°F (538°C) i 1500 psi (103 barów) |
| Odporność na ścieranie i erozję | Ograniczone, ponieważ miękki materiał uszczelniający może zostać uszkodzony przez cząstki stałe | Wysoka, dzięki wytrzymałej metalowej powierzchni uszczelniającej |
| Wydajność ognioodporna | Słabe, ponieważ miękki materiał uszczelniający może się stopić lub spalić w przypadku pożaru | Dobrze, ponieważ metalowa powierzchnia uszczelniająca może zapobiec wyciekowi łatwopalnych płynów |
| Koszt | Niska, ze względu na zastosowanie tańszych materiałów i prostszych procesów produkcyjnych | Wysoka, ze względu na zastosowanie wysokiej jakości materiałów i bardziej skomplikowanych procesów produkcyjnych |
Wybór odpowiedniego zaworu do Twojego zastosowania
Wybierając przepustnicę z miękkim i metalowym gniazdem, ważne jest, aby wziąć pod uwagę specyficzne wymagania danego zastosowania. Oto kilka czynników, które należy wziąć pod uwagę:
- Właściwości płynu:Rodzaj obsługiwanego płynu, w tym jego temperatura, ciśnienie, lepkość i skład chemiczny, określi przydatność zaworu. Na przykład, jeśli płyn jest ścierny lub żrący, bardziej odpowiedni może być zawór z metalowym gniazdem. Jeśli płyn jest czystą cieczą lub gazem, wystarczający może być zawór z miękkim gniazdem.
- Warunki pracy:Na wybór zaworu wpływa również temperatura i ciśnienie w instalacji, a także częstotliwość pracy. Jeśli system działa w wysokich temperaturach lub ciśnieniach, może być wymagany zawór z metalowym gniazdem. Jeśli zawór będzie często używany, preferowany może być zawór o niskim momencie obrotowym, taki jak zawór z miękkim gniazdem.
- Wymagania dotyczące uszczelnienia:Wymagany stopień uszczelnienia będzie zależał od zastosowania. Jeśli szczelne uszczelnienie jest niezbędne, aby zapobiec wyciekom, najlepszym wyborem może być zawór z miękkim gniazdem. Jeżeli dopuszczalny jest niewielki wyciek, wystarczający może być zawór z metalowym gniazdem.
- Koszt:Koszt zaworu jest również ważnym czynnikiem. Zawory z miękkim gniazdem są na ogół tańsze niż zawory z metalowym gniazdem, ale mogą nie nadawać się do wszystkich zastosowań. Ważne jest, aby zrównoważyć koszt zaworu z jego wydajnością i niezawodnością.
Wniosek
Podsumowując, wybór pomiędzy przepustnicą typu płytkowego z miękkim i metalowym gniazdem zależy od konkretnych wymagań danego zastosowania. Zawory z miękkim gniazdem zapewniają doskonałe właściwości uszczelniające, działanie przy niskim momencie obrotowym i nadają się do szerokiego zakresu zastosowań przy stosunkowo niskich temperaturach i ciśnieniach. Z drugiej strony zawory z metalowym gniazdem zapewniają odporność na wysoką temperaturę i ciśnienie, doskonałą odporność na ścieranie i erozję oraz dobre właściwości ognioodporne, ale wymagają do działania wyższego momentu obrotowego i są zwykle droższe.
jakoZawór motylkowy typu waflowegodostawcą, posiadamy wiedzę i doświadczenie, które pomogą Ci wybrać odpowiedni zawór do Twojego zastosowania. Niezależnie od tego, czy potrzebujesz zaworu z miękkim czy metalowym gniazdem, możemy dostarczyć Ci produkty wysokiej jakości, które spełnią Twoje specyficzne wymagania. Jeśli masz jakieś pytania lub potrzebujesz dodatkowych informacji, nie wahaj się z nami skontaktować. Z niecierpliwością czekamy na współpracę z Państwem w celu znalezienia idealnego rozwiązania zaworu odpowiadającego Państwa potrzebom.
Referencje
- Podręcznik Valve, wydanie 4, autorstwa Tony'ego MacDonalda
- Normy Amerykańskiego Stowarzyszenia Producentów Zaworów (VMA)
- Biuletyny techniczne i katalogi produktów wiodących producentów zaworów
