Hej tam! Jako dostawca zaworów kołnierzowych motylkowych zajmuję się branżą zaworów już od dłuższego czasu. Wiem, jak ważne jest przetestowanie działania tych zaworów. Na tym blogu podzielę się z Wami sposobem testowania działania przepustnicy z kołnierzem.
1. Kontrola wzrokowa
Przed przystąpieniem do skomplikowanych testów prosta kontrola wzrokowa może wiele powiedzieć. Sprawdź korpus zaworu pod kątem widocznych pęknięć, wgnieceń lub oznak korozji. Upewnij się, że powierzchnie kołnierzy są gładkie i wolne od zadrapań i deformacji. Tarcza powinna być prawidłowo wyśrodkowana w korpusie zaworu i nie powinno być żadnych oznak niewspółosiowości.
Sprawdź trzpień i jego połączenie z tarczą. Powinno być bezpieczne i nie powinno być żadnych luzów ani luzów. Uszczelnienie wokół trzpienia powinno być nienaruszone, aby zapobiec wyciekom. Zwróć także uwagę na powłokę na zaworze. Dobrej jakości powłoka może chronić zawór przed czynnikami środowiskowymi i przedłużyć jego żywotność.
2. Test funkcjonalności

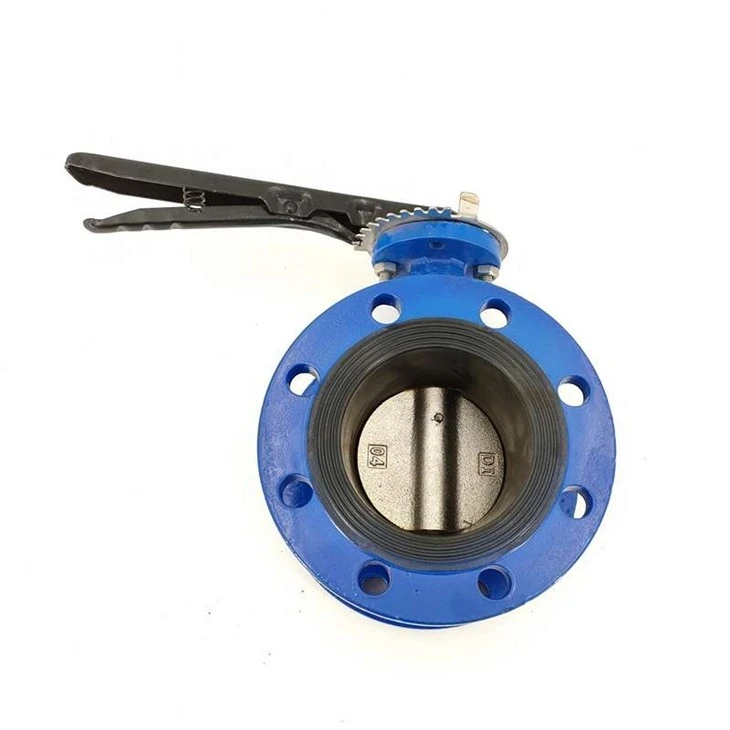

Pierwszym krokiem w testowaniu funkcjonalności jest uruchomienie zaworu. Większość zaworów motylkowych z kołnierzem jest wyposażona w różne typy siłowników. Na przykładZawór motylkowy z kołnierzem uchwytumożna obsługiwać ręcznie za pomocą uchwytu. Obróć klamkę w pełnym zakresie ruchu, od całkowicie otwartego do całkowicie zamkniętego. Praca powinna przebiegać płynnie, bez szarpnięć i nadmiernych oporów.

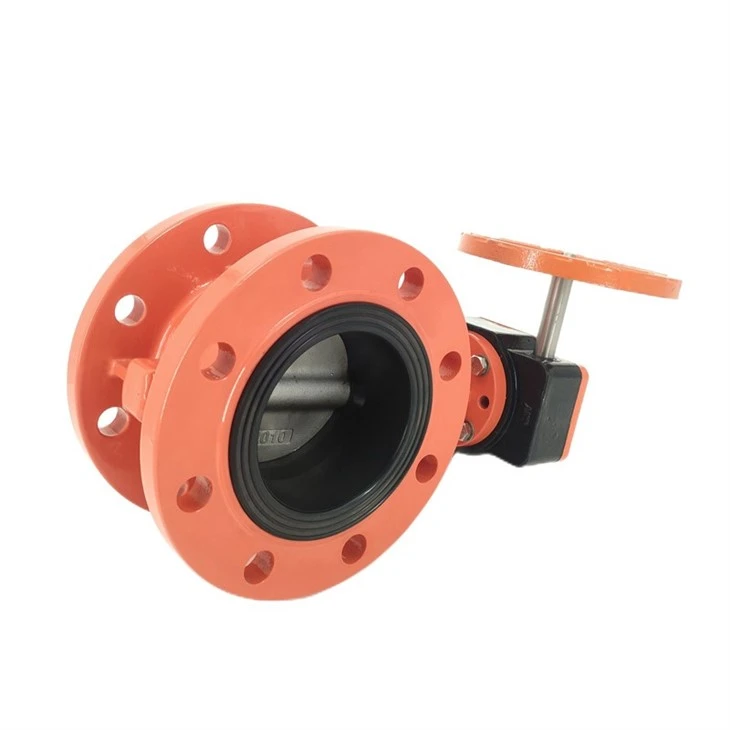

Jeśli to jestZawory motylkowe z kołnierzem motylkowym, użyj pokrętła do otwierania i zamykania zaworu. Sprawdź, czy zawór dokładnie osiąga pozycje całkowicie otwarte i całkowicie zamknięte. Dla lepszego odniesienia można oznaczyć pozycje na korpusie zaworu lub siłowniku.
W przypadku zaworów z siłownikami elektrycznymi lub pneumatycznymi należy upewnić się, że zasilanie lub ciśnienie powietrza mieści się w określonym zakresie. Sprawdź reakcję zaworu na sygnały sterujące. Powinien otwierać się i zamykać zgodnie z poleceniem, a czas reakcji powinien mieścić się w dopuszczalnych granicach.
3. Test szczelności
Wyciek jest krytycznym czynnikiem wpływającym na działanie zaworu. Istnieją dwa główne rodzaje testów szczelności: wycieki z gniazda i wycieki z korpusu.
Test szczelności siedzenia
Aby sprawdzić szczelność gniazda, zamknij szczelnie zawór i wywieraj nacisk na jedną stronę zaworu. Aby wytworzyć wymagane ciśnienie, można użyć źródła ciśnienia, takiego jak pompa. Ciśnienie powinno mieścić się w zakresie ciśnienia znamionowego zaworu. Następnie sprawdź, czy po drugiej stronie zaworu nie ma wycieków. Do wykrywania małych wycieków można użyć roztworu mydła. Nałóż roztwór mydła wokół gniazda zaworu, a jeśli pojawią się pęcherzyki, oznacza to nieszczelność.
Wielkość dopuszczalnego wycieku zależy od specyfikacji zaworu i standardów branżowych. W przypadku zaworów o wysokiej wydajności dopuszczalny stopień wycieku jest zwykle bardzo niski.
Test wycieku ciała
Aby sprawdzić szczelność korpusu, należy zwiększyć ciśnienie w korpusie zaworu. Można tego dokonać zamykając oba końce zaworu i wywierając nacisk na wnękę zaworu. Sprawdź, czy nie ma wycieków z korpusu zaworu, w tym z połączeń kołnierzowych i uszczelnienia trzpienia. Podobnie jak w przypadku testu szczelności gniazda, do wykrywania nieszczelności można użyć roztworu mydła.
4. Test wydajności przepływu
Przepustowość przepustnicy kołnierzowej jest ważnym parametrem wydajności. Aby przetestować przepustowość, należy skonfigurować stanowisko do badania przepływu. Podłącz zawór do stanowiska testowego i zmierz natężenie przepływu i spadek ciśnienia na zaworze przy różnych natężeniach przepływu.
Do dokładnego pomiaru natężenia przepływu można użyć przepływomierzy. Spadek ciśnienia można zmierzyć za pomocą manometrów zainstalowanych przed i za zaworem. Wykreśl natężenie przepływu w funkcji spadku ciśnienia, aby uzyskać charakterystykę przepływu zaworu.
Krzywa charakterystyki przepływu pokazuje, jak zmienia się przepustowość zaworu wraz z jego otwarciem. Dobrze zaprojektowany motylkowy zawór kołnierzowy powinien charakteryzować się przewidywalną i stabilną charakterystyką przepływu.
5. Test momentu obrotowego
Moment obrotowy wymagany do obsługi zaworu to kolejny ważny wskaźnik wydajności. Zawór z nadmiernym momentem obrotowym może być trudny w obsłudze i może również wskazywać na problemy, takie jak niewspółosiowość lub tarcie wewnątrz zaworu.
Aby wykonać test momentu obrotowego, użyj klucza dynamometrycznego i zmierz moment obrotowy wymagany do otwarcia i zamknięcia zaworu. Wartości momentu obrotowego powinny mieścić się w określonym zakresie zaworu. Jeśli zmierzony moment obrotowy jest wyższy niż wartość podana, może być konieczne sprawdzenie, czy nie występują przeszkody, niewspółosiowość lub zużycie elementów zaworu.
6. Test cykliczny temperatury i ciśnienia
W rzeczywistych zastosowaniach zawory są często narażone na działanie różnych warunków temperaturowych i ciśnieniowych. Aby zasymulować te warunki, należy wykonać test cyklicznych zmian temperatury i ciśnienia.
Najpierw poddaj zawór serii zmian temperatury. Do kontrolowania temperatury można użyć komory temperaturowej. Podgrzej zawór do maksymalnej temperatury roboczej, a następnie ostudź go do minimalnej temperatury roboczej. Powtórz ten cykl kilka razy.
Jednocześnie zastosuj różne poziomy ciśnienia do zaworu. Ciśnienie powinno wahać się pomiędzy minimalnym i maksymalnym ciśnieniem roboczym. Monitoruj działanie zaworu podczas procesu cyklicznego, w tym jego funkcjonalność, szczelność i wymagania dotyczące momentu obrotowego.
7. Badania materiałów i powłok
Materiały użyte w konstrukcji zaworu oraz powłoka na powierzchni zaworu mogą znacząco wpłynąć na jego działanie. Można przeprowadzić testy materiałów, aby upewnić się, że spełniają one wymagane specyfikacje.
Można na przykład zastosować badanie twardości, aby sprawdzić twardość elementów zaworu. Test twardości może pomóc wykryć wszelkie wady materiałowe lub niewłaściwą obróbkę cieplną. Można również przeprowadzić analizę chemiczną w celu sprawdzenia składu chemicznego materiałów.
Powłokę na zaworze należy sprawdzić pod kątem przyczepności, grubości i odporności na korozję. Do pomiaru siły przyczepności powłoki można użyć testerów przyczepności. Grubość powłoki można mierzyć za pomocą mierników grubości powłoki. Do oceny odporności powłoki na korozję można zastosować testy w mgle solnej.
8. Test hałasu i wibracji
W niektórych zastosowaniach problemem może być hałas i wibracje. Aby przetestować poziom hałasu i wibracji przepustnicy kołnierzowej, zainstaluj zawór w konfiguracji testowej i używaj go przy różnych natężeniach przepływu i ciśnieniach.
Do pomiaru poziomu hałasu generowanego przez zawór należy używać mierników hałasu. Poziom hałasu powinien mieścić się w dopuszczalnych granicach. Do pomiaru amplitudy i częstotliwości drgań można zastosować czujniki drgań. Nadmierne wibracje mogą wskazywać na problemy, takie jak wibracje wywołane przepływem lub rezonans mechaniczny.
Wniosek
Testowanie działania przepustnicy kołnierzowej to kompleksowy proces, który obejmuje wiele aspektów. Wykonując te testy, można upewnić się, że zawór spełnia wymagane normy i działa niezawodnie w różnych zastosowaniach.
Jeśli szukasz wysokiej jakości przepustnic kołnierzowych, jesteśmy tutaj, aby Ci pomóc. Niezależnie od tego, czy potrzebujeszZawór motylkowy z kołnierzem uchwytu,Zawory motylkowe z kołnierzem motylkowymlubZawór motylkowy z podwójnym kołnierzem, posiadamy szeroką gamę produktów, które zaspokoją Twoje potrzeby. Skontaktuj się z nami, aby omówić Twoje wymagania i rozpocząć proces zakupowy.
Referencje
- Normy testowania zaworów, Międzynarodowa Organizacja Normalizacyjna (ISO)
- Podręcznik zaworów, Stowarzyszenie Producentów Zaworów
- Podręcznik pomiaru przepływu, Amerykańskie Stowarzyszenie Inżynierów Mechaników (ASME)
